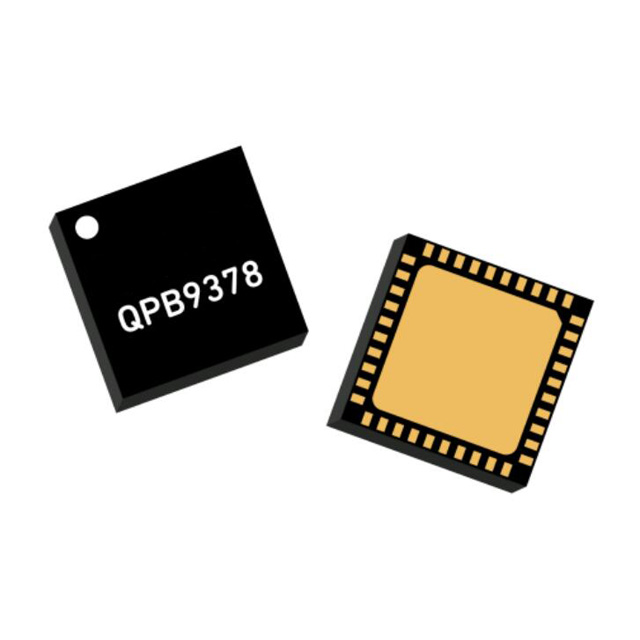

QPB9378SR - 20W 雙通道開關 LNA 模塊

產品概述

QPB9378SR 是一款高度集成的射頻前端模塊，主要用于 5G TDD 基站。該模塊在雙通道配置中集成了一個兩級 LNA 和一個高功率 SPDT 開關。它的第二級 LNA 具有旁路功能，并在發送模式下為 LNA 提供掉電模式。QPB9378 的工作頻率范圍為 2.3 - 5.0 GHz。在接收模式下，它的噪聲系數為 1.25 dB，在 3.6 GHz 頻率下的增益為 33.5dB，在發射模式下的插入損耗為 0.5 dB。

主要功能

- 2.3 - 5.0 千兆赫頻率范圍

- 雙通道

- 低增益模式，帶第二級 LNA 旁路

- 20 W 平均功率處理（Tx 模式）

- 33.5 dB 增益（Rx 模式，高增益狀態）

- 14.5 dB 增益（Rx 模式，低增益狀態）

- +33 dBm OIP3（Rx 模式，高增益狀態）

- +34.5 dBm OIP3（Rx 模式，低增益狀態）

- 1.25 dB 噪聲系數（Rx 模式）

- 0.5 dB 插入損耗（Tx 模式）

- 封裝尺寸小巧，6 x 6 毫米

典型應用

- 5G m-MIMO

- 無線基礎設施

- 小基站

- 基于 TDD 的架構
