STGWA40H120DF2 1200V H 系列溝槽式柵極場終止型 IGBT 是采用先進的、具有專利的溝槽式柵極和場終止型結構進行開發的高速 IGBT。在傳導和開關損耗間取得最佳折中，使任何頻率轉換器的效率實現最大化。

產品屬性

IGBT 類型：溝槽型場截止

電壓 - 集射極擊穿（最大值）：1200 V

電流 - 集電極 (Ic)（最大值）：80 A

電流 - 集電極脈沖 (Icm)：160 A

不同 Vge、Ic 時 Vce(on)（最大值）：2.6V @ 15V，40A

功率 - 最大值：468 W

開關能量：1mJ（開），1.32mJ（關）

輸入類型：標準

柵極電荷：158 nC

25°C 時 Td（開/關）值：18ns/152ns

測試條件：600V，40A，10 歐姆，15V

反向恢復時間 (trr)：488 ns

工作溫度：-55°C ~ 175°C（TJ）

安裝類型：通孔

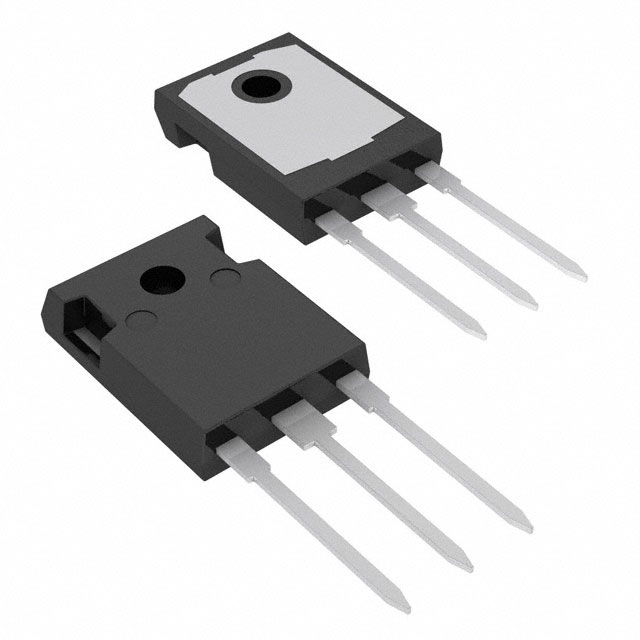

封裝/外殼：TO-247-3

供應商器件封裝：TO-247-3

應用

● 不間斷電源

● 焊接機

● 光伏逆變器

● 功率因數校正器

● 高頻轉換器
