ADAR4000ACPZ是一款 2 GHz 至 18 GHz 單輸入、四輸出波束形成器 IC (BFIC)，針對相控陣發射應用進行了優化。真正的基于時間延遲的核心，可確保無波束偏斜寬帶操作。時間延遲單元 (TDU) 的滿量程延遲可設置為 254 ps 或 508 ps，最小步長分別為 2 ps 和 4 ps。在 2 GHz 時，相位調整范圍為 365°，而在 18 GHz 時，最小相位步長為 13°。

每條路徑還具有一個 31.5 dB 數字步進衰減器 (DSA)，步長為 0.5 dB。

所有片上寄存器的控制都是通過簡單的 3 線或 4 線串行端口接口 (SPI) 進行的。四個地址引腳允許 SPI 控制同一串行線路上的最多 16 個設備。

片上隨機存取存儲器 (RAM) 和先進先出 (FIFO) 存儲器分別最多可存儲 64 個和 16 個波束狀態。片上序列器可用于選擇和推進波束狀態，其來源可以是 RAM 或 FIFO。

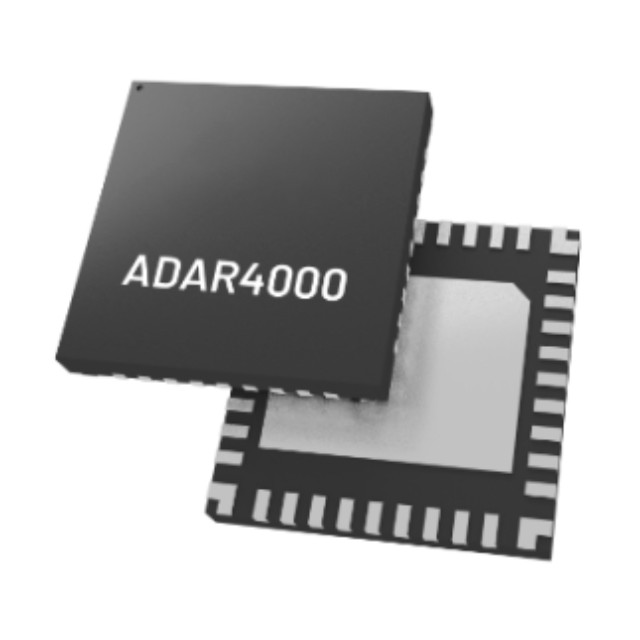

ADAR4000ACPZ采用 36 引腳 6 mm × 6 mm LFCSP 封裝，額定工作溫度范圍為 ?40°C 至 +85°C。

ADAR4000ACPZ 應用

相控陣通信鏈路

衛星通信（SATCOM）

相控陣?yán)走_(dá)

電子戰

測試與測量設備

ADAR4000ACPZ特性

寬帶，2 GHz 至 18 GHz 頻率范圍

單輸入，四輸出

真正的時間延遲核心，適用于寬帶無斜視操作

0 ps 至 508 ps 范圍，分辨率為 4 ps

0 ps 至 254 ps 范圍，2 ps 分辨率

31.5 dB 增益調節范圍，步長為 0.5 dB

4 位引腳可編程設備地址設置

片上序列發生器

通過寄存器、RAM 或 FIFO 進行波束更新

可編程放大器偏置
