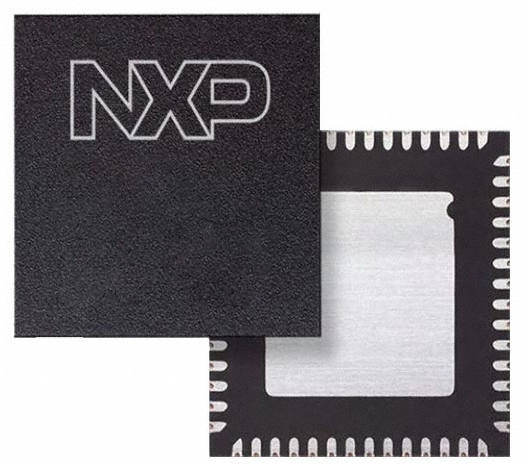

深圳市明佳達電子有限公司供應【NXP】汽車以太網PHY TJA1102HN/0Z 符合 100BASE-T1 標準的雙端口以太網 PHY，針對網關、IP 攝像頭鏈路、駕駛員輔助系統和骨干網絡等汽車用例進行了優化。
概述
TJA1102HN/0Z器件通過兩條非屏蔽雙絞線提供 100 Mbit/s 的發送和接收能力，支持最長達 15 米的電纜長度。TJA1102HN/0Z 專為汽車設計，堅固耐用，同時最大限度地降低功耗和系統成本。
特點和優勢
1.1 概述
? 雙端口 100BASE-T1 物理層
? 可進行單端口操作
? 符合 MII 和 RMII 標準的總線接口
? HVQFN 56 引腳封裝（8 ? 8 毫米）
1.2 針對汽車用例進行了優化
? 發射器針對與非屏蔽雙絞線電纜的電容耦合進行了優化
? 自適應接收均衡器針對汽車電纜長度至少達 15 米進行了優化
? 增強型集成 PAM-3 脈沖整形，實現低射頻輻射
? EMC 優化的 MII 和 RMII 輸出驅動器強度
? MDI 引腳在汽車環境中受瞬態保護
? MDI 引腳無需外部濾波或 ESD 保護
? 汽車級溫度范圍從 ?40 ?C 至 +125 ?C
? 汽車產品認證符合 AEC-Q100 標準
1.3 低功耗模式
? 專用 PHY 啟用/禁用輸入引腳，最大限度地降低功耗
? 用于穩壓器控制的抑制輸出
? 符合 OPEN 聯盟的喚醒概念（支持全局喚醒）
? 通過總線線路進行穩健的遠程喚醒檢測
? PHY 級喚醒轉發
? 符合 OPEN 聯盟的睡眠概念
? 本地喚醒引腳
? 通過 SMI 訪問喚醒
1.4 診斷
? 實時監控鏈路穩定性和傳輸數據質量
? 電纜錯誤（短路和開路）診斷
? 無間隙電源欠壓檢測，具有故障靜音功能
? 用于診斷的內部、外部和遠程環回模式
1.5 其他
? 用于中繼器操作的內部反向 MII 模式
? 片上穩壓器，提供 3.3 V 單電源操作
? 支持用于數字內核的可選 1.8 V 外部電源
? 用于差分電纜對的片上終端電阻器
? 支持高達 16 kB 的巨型幀
型號: TJA1102HN/0Z
制造商:NXP
產品種類: 以太網 IC
安裝風格: SMD/SMT
封裝 / 箱體: HVQFN-56
產品: 以太網收發器
標準: 100BASE-T1
數據速率: 100 Mb/s
接口類型: MII, RMII
工作電源電壓: 1.8 V, 3.3 V
電源電壓-最小: 1.8 V
電源電壓-最大: 3.3 V
最小工作溫度: - 40 C
最大工作溫度: + 125 C
系列: TJA1102HN
