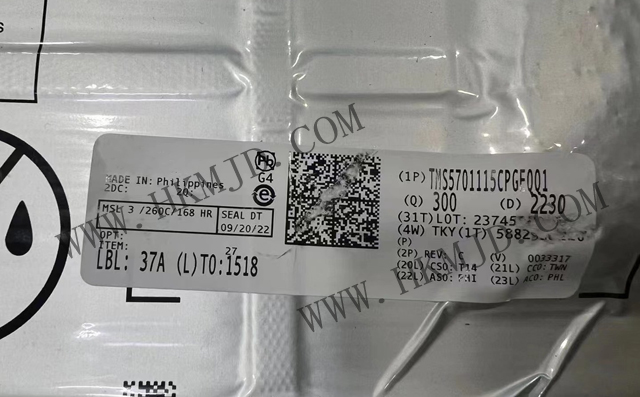

深圳市明佳達電子有限公司全新原裝【供應汽車微控制器】TI TMS5701115CPGEQQ1 ARM微控制器 - MCU 16/32 Bit RISC Flash MCU, Cortex R4F, Auto Q100, Flexray 144-LQFP -40 to 125

器件概述：

TMS5701115CPGEQQ1器件是一個用于安全系統的高性能汽車級微控制器系列。其安全架構包括鎖定的雙CPU、CPU和存儲器BIST邏輯、閃存和數據SRAM的ECC、外圍存儲器的奇偶校驗以及外圍I/O的環回功能。

TMS5701115CPGEQQ1器件集成了ARM Cortex-R4F浮點CPU，提供高效的1.66 DMIPS/MHz，其配置可以運行到180MHz，提供高達298 DMIPS。該器件支持字不變的big-endian[BE32]格式。

TMS5701115CPGEQQ1器件有1MB的集成閃存和128KB的數據RAM，具有單比特糾錯和雙比特錯誤檢測。該器件上的閃存是一個非易失性、可電擦除和可編程的存儲器，用一個64位寬的數據總線接口實現。閃存以3.3V電源輸入（與I/O電源相同的電平）進行所有讀、編程和擦除操作。當處于流水線模式時，閃存以高達180MHz的系統時鐘頻率運行。在整個支持的頻率范圍內，SRAM支持字節、半字、字和雙字模式的單周期讀和寫訪問。

TMS5701115CPGEQQ1器件具有用于基于實時控制的應用的外設，包括兩個下一代高端定時器（N2HET）定時協處理器，具有多達44個I/O終端，七個增強型脈沖寬度調制器（ePWM）模塊，具有多達14個輸出，六個增強型捕獲（eCAP）模塊，兩個增強型正交編碼器脈沖（eQEP）模塊，以及兩個12位模擬數字轉換器（ADC），支持多達24個輸入。

TMS5701115CPGEQQ1器件特性：

• 用于安全關鍵型應用的高性能汽車級微控制器

• 雙CPU同步運行

• 閃存和RAM接口的ECC

• 用于CPU和片上RAM的內置自檢（BIST）

• 帶有錯誤引腳的錯誤信號模塊

• 電壓和時鐘監控

• ARM Cortex-R4F 32位RISC CPU

• 1.66 DMIPS/MHz，8級流水線

• 具有單精度和雙精度的FPU

• 12個區的內存保護單元（MPU）

• 具有第三方支持的開放式架構

• 運行條件

• 高達180-MHz的系統時鐘

• 核心電源電壓（VCC）：1.14至1.32 V

• I/O電源電壓（VCCIO）： 3.0至3.6 V

• 集成存儲器

• 帶ECC的1MB程序閃存

• 128KB的RAM，帶ECC

• 64KB的仿真EEPROM閃存，帶ECC

• 16位外部存儲器接口(EMIF)

• 通用平臺架構

• 全系列一致的內存圖

• 實時中斷（RTI）定時器（OS定時器）

• 128通道矢量中斷模塊(VIM)

• 2通道循環冗余檢查器(CRC)

• 直接內存訪問（DMA）控制器

• 16個通道和32個控制數據包

• 控制包RAM的奇偶性保護

• 由專門的MPU保護的DMA訪問

• 內置滑移檢測器的調頻鎖相環（FMPLL）

• 獨立的非調制PLL

• IEEE 1149.1 JTAG、邊界掃描和ARM CoreSight組件

• 高級JTAG安全模塊(AJSM)

• 校準功能

• 參數疊加模塊(POM)

• 16個通用輸入/輸出（GPIO）引腳能夠產生中斷

• 用于電機控制的增強型計時外設

• 7個增強型脈沖寬度調制器（ePWM）模塊

• 6個增強型捕獲（eCAP）模塊

• 2個增強型正交編碼器脈沖（eQEP）模塊

• 兩個下一代高端定時器（N2HET）模塊

• N2HET1: 32個可編程通道

• N2HET2: 18個可編程通道

• 每個160字的指令RAM都有奇偶校驗保護

• 每個N2HET都包括硬件角度發生器

• 每個N2HET都有專用的高端定時器傳輸單元(HTU)
