TMS320F28374DZWTS微控制器是一款功能強大的32位浮點微控制器單元（MCU），專為工業電機驅動器、光伏逆變器和數字電源、電動汽車和運輸以及感應和信號處理等高級閉環控制應用而設計??。其特性和應用場景如下：

主要特性

雙核架構?：TMS320F28374DZWTS具有兩個TMS320C28x 32位CPU，每個CPU的頻率為200MHz?。

浮點運算單元?：包含IEEE 754單精度浮點單元（FPU），支持復雜的數學運算?。

存儲容量?：片上存儲器包括512KB閃存和172KB RAM，支持ECC或奇偶校驗保護?。

外設接口?：兩個外部存儲器接口（EMIF）支持ASRAM和SDRAM，兩個6通道DMA控制器，多達169個可編程GPIO等?。

應用場景

TMS320F28374DZWTS適用于需要高實時性和復雜計算能力的應用場景，如：

? 中距離/短距離雷達

? 牽引逆變器電機控制

? HVAC 大型商用電機控制

? 自動分揀設備

? CNC 控制

? 交流充電（樁）站

? 直流充電（樁）站

? 電動汽車充電站電源模塊

? 能量存儲電源轉換系統 (PCS)

? 中央逆變器

? 太陽能電源優化器

? 串式逆變器

? 逆變器和電機控制

? 車載充電器 (OBC) 和無線充電器

? 線性電機分段控制器

? 伺服驅動器控制模塊

? 交流輸入 BLDC 電機驅動器

? 直流輸入 BLDC 電機驅動器

? 工業交流-直流

? 三相 UPS

說明

C2000? 32 位微控制器針對處理、感應和驅動進行了優化，可提高實時控制應用（如工業電機驅動器、光伏逆變器和數字電源、電動汽車和運輸、電機控制以及感應和信號處理）的閉環性能。C2000 系列包括高級性能 MCU 和入門級性能 MCU。

TMS320F28374DZWTS是一款功能強大的 32 位浮點微控制器單元 (MCU)，專為工業電機驅動器、光伏逆變器和數字電源、電動汽車和運輸以及感應和信號處理等高級閉環控制應用而設計。為了加速應用開發，提供了適用于 C2000 MCU 的 DigitalPower 軟件開發套件 (SDK) 和適用于 C2000? MCU 的 MotorControl 軟件開發套件 (SDK)。TMS320F28374DZWTS支持新型雙核 C28x 架構，顯著提升了系統性能。此外，集成式模擬和控制外設還允許設計人員整合控制架構，并消除了高端系統對多處理器的需求。

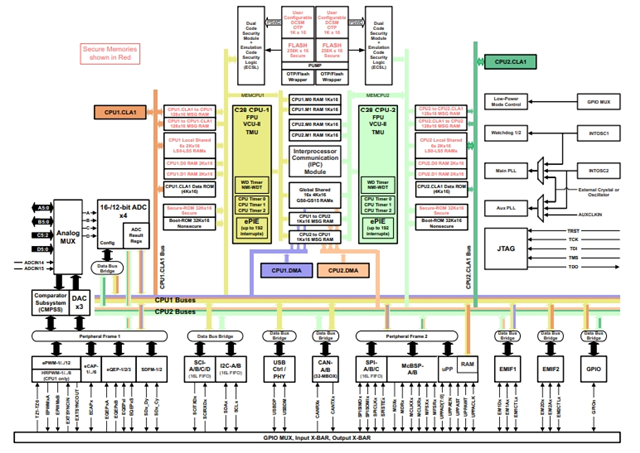

雙實時控制子系統基于 TI 的 32 位 C28x 浮點 CPU，每個內核均可提供 200MHz 的信號處理性能。C28x CPU 的性能通過新型 TMU 加速器和 VCU 加速器得到了進一步提升，TMU 加速器能夠快速執行變換和轉矩環路計算中常見的三角運算的算法；VCU 加速器能夠縮短編碼應用中常見的復雜數學運算的時間。

此外，TMS320F28374DZWTS支持512KB且具有誤差校正代碼（ECC） 的板載閃存以及86KB 的 SRAM。每個 CPU 上還具有兩個 128 位安全區用于代碼保護。

技術參數

TMS320F28374DZWTS還具有以下參數：

核心處理器：C28x

內核規格：32 位雙核

速度：200MHz

連接能力：CANbus，EBI/EMI，I2C，McBSP，SCI，SPI，uPP，UART/USART，USB

外設：DMA，POR，PWM，WDT

I/O 數：169

程序存儲容量：512KB（256K x 16）

程序存儲器類型：閃存

EEPROM 容量：-

RAM 大?。?6K x 16

電壓 - 供電 (Vcc/Vdd)：1.14V ~ 3.47V

數據轉換器：A/D 24x12b; D/A 3x12b

振蕩器類型：內部

工作溫度：-40°C ~ 125°C（TJ）

安裝類型：表面貼裝型

器件封裝：337-NFBGA（16x16）
