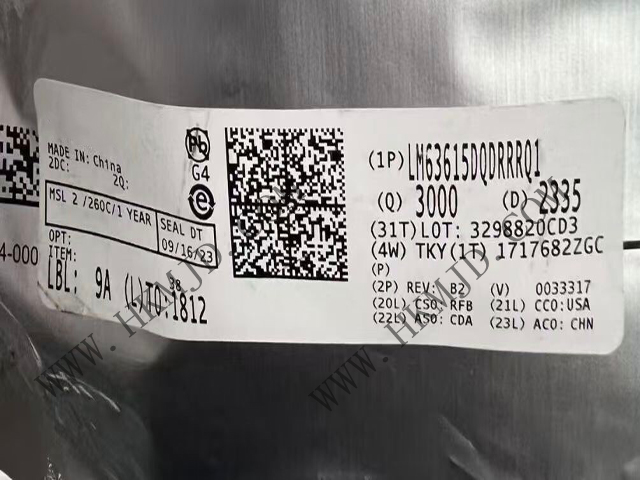

明佳達電子作為專業的電子元器件供應商，提供 LM63615DQDRRRQ1 的原裝正品現貨供應。
德州儀器（TI）的 LM63615DQDRRRQ1 是一款專為汽車應用設計的高性能同步降壓轉換器，具有擴展頻譜功能，適用于嚴苛的電源管理需求。
產品概述
LM63615DQDRRRQ1 是一款 3.5V 至 36V 輸入、1.5A 輸出 的 DC/DC 降壓轉換器，采用同步整流架構，具有高效率、低 EMI 和小尺寸等特點。其主要特性包括：
寬輸入電壓范圍（3.5V–36V），適用于汽車電池系統（12V/24V）和工業電源應用。
集成擴展頻譜調制，降低 EMI 干擾，符合 CISPR 25 標準。
高靈活性，支持 引腳可選的輸出電壓（3.3V、5V 或可調 1V–20V）和 開關頻率（400kHz、2.1MHz 或可調 250kHz–2.2MHz）。
低靜態電流（23μA），提高輕載效率。
關鍵特性
汽車級認證：
符合 AEC-Q100 Grade 1 標準，工作溫度范圍 -40°C 至 +125°C（環境溫度），結溫可達 150°C。
提供功能安全文檔，支持 ISO 26262 等汽車安全標準。
高效電源管理：
同步整流，提高轉換效率（最高達 95%）。
自動頻率折返，優化輕載效率58。
保護功能：熱關斷、輸入欠壓鎖定（UVLO）、逐周期電流限制和斷續短路保護。
封裝選項：WSON-12（3mm × 3mm），適用于空間受限的汽車電子設計。
與 LM63610（1A） 和 LM63635（3.25A） 引腳兼容，便于升級或降級設計。
技術參數
輸入電壓范圍：3.5V 至 36V
輸出電流：1.5A
輸出電壓：3.3V、5V、可調節 1V 至 20V
開關頻率：250kHz 至 2.2MHz
封裝形式：WSON-12
工作溫度范圍：-40°C 至 +125°C（環境溫度）
結溫范圍：-40°C 至 +150°C
靜態電流：23μA（工作狀態），3μA（關斷狀態）
最小導通時間：50ns
符合 AEC-Q100 標準，適用于汽車應用
具有良好的 EMI 性能，假隨機擴頻符合 CISPR 25 標準
典型應用
汽車信息娛樂系統（中控屏、儀表盤）。
ADAS（高級駕駛輔助系統） 和 車身電子（照明、電機控制）。
工業電源管理（12V/24V 輸入轉換）。
LM63615DQDRRRQ1 在汽車電子領域具有廣泛的應用前景，如車載信息娛樂系統、車身控制系統、高級駕駛輔助系統（ADAS）等。其高性能和可靠性使其成為汽車電源管理的理想選擇。
