在工業自動化、機器人控制、電機驅動等應用中,高精度位置傳感器是關鍵組件,直接影響系統的性能、穩定性和成本。傳統的磁性、光學和旋轉變壓器式位置傳感器各有優缺點,而電感式位置傳感器憑借其抗污染、抗振動、高精度和低成本等優勢,正成為越來越多工業應用的首選。

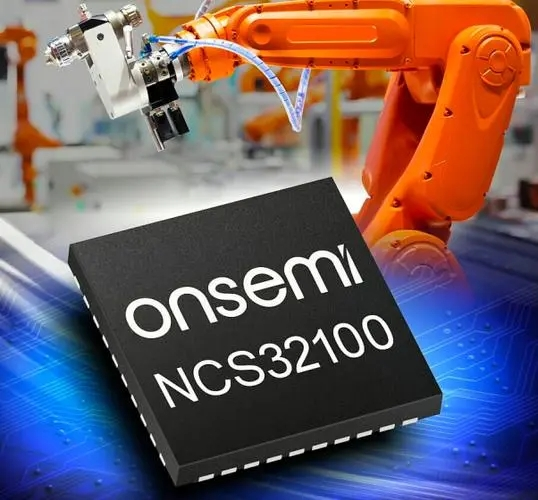

重點介紹安森美NCS32100——一款突破性的雙電感旋轉位置傳感器,它克服了傳統電感式傳感器的精度和速度限制,為工業位置感測樹立了新標桿。
1. 電感式位置傳感器的優勢與選型要點
在選擇工業級高精度位置傳感器時,需考慮以下關鍵因素:
(1)精度與分辨率
光學編碼器通常提供高精度(如±50角秒),但對污染敏感。
磁性編碼器成本低,但易受雜散磁場干擾。
電感式編碼器(如NCS32100)可提供±50角秒的高精度,且不受環境影響。
(2)抗干擾能力
光學傳感器易受灰塵、油污影響。
磁性傳感器易受電機磁場干擾。
電感式傳感器(如NCS32100)對污染物、振動和溫度變化不敏感,適用于惡劣工業環境。
(3)速度與動態性能
傳統電感式傳感器速度較低(通常<1,000 RPM)。
NCS32100支持6,000 RPM全精度,最高可達100,000 RPM(精度略降)。
(4)集成度與成本
旋轉變壓器體積大、成本高。
NCS32100采用PCB電感設計,無需額外機械結構,降低BOM成本。
2. 安森美NCS32100:重新定義電感式位置傳感器
(1)產品概述
NCS32100是安森美推出的雙電感旋轉位置傳感器,采用專利電感技術,在6,000 RPM下可實現±50角秒的高精度,并支持100,000 RPM的超高轉速(精度降低)。
(2)核心特性
高精度:±50角秒(6,000 RPM),優于傳統電感式傳感器。
高速運行:支持100,000 RPM(降精度模式),適用于工業機器人和伺服系統。
抗污染與抗振動:不受灰塵、油污、機械振動影響,可靠性遠超光學編碼器。
集成MCU(ARM Cortex-M0+):內置固件,支持即插即用,減少開發時間。
自動校準:僅需2秒完成校準,適應不同PCB設計。
寬電壓供電(2.75V-5.5V):支持電池備份模式,適用于關鍵應用。
(3)技術參數
精度:±50角秒(6,000 RPM)
最大轉速:100,000 RPM(降精度模式)
分辨率:20位單圈 / 24位多圈
接口:UART、SPI、RS-485(2.5 Mbps)
供電電壓:2.75V-5.5V
工作溫度:-40°C ~ +125°C
封裝:5mm x 5mm QFN
(4)典型應用
工業機器人:協作機器人(Cobot)、SCARA機器人。
伺服電機控制:高精度位置反饋。
自動導引車(AGV):導航與轉向控制。
電梯與叉車:安全位置檢測。
4. 結論:NCS32100——工業位置感測的未來
安森美NCS32100通過創新的電感式傳感技術,成功彌補了傳統電感式傳感器在精度和速度上的不足,使其成為工業機器人、伺服電機、AGV等高端應用的理想選擇。
其高精度(±50角秒)、高速(100,000 RPM)、抗污染、自動校準等特性,使其在工業自動化領域具有顯著優勢。對于需要高可靠性、易用性和成本效益的工程師來說,NCS32100無疑是當前市場上最具競爭力的電感式位置傳感器之一。
