854S712AKILF是 Renesas 推出的時鐘緩沖器，主要用于需要時鐘信號分配或緩沖的場景。以下是其核心參數：
類型：扇出緩沖器（分配）
電路數：1
比率 - 輸入:輸出：1：2
差分 - 輸入:輸出：是/是
輸入：CML，LVDS，LVPECL
輸出：LVDS
頻率 - 最大值：3 GHz
電壓 - 供電：3.135V ~ 3.465V
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型

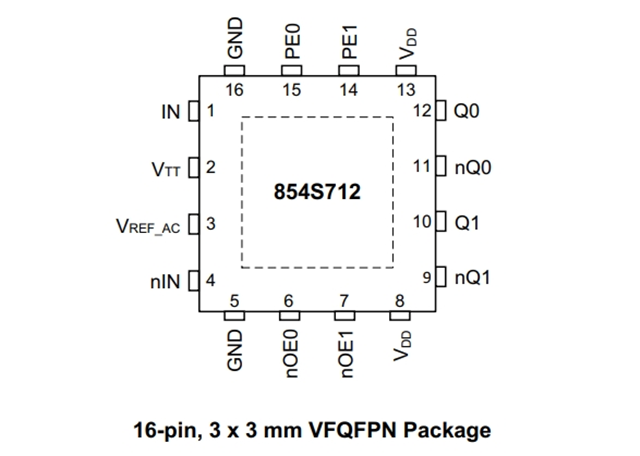

封裝/外殼：16-VFQFN
介紹
854S712AKILF是一款差分、高速1:2數據/時鐘扇出緩沖器和線路驅動器。輸出支持預加重，以便驅動背板和長傳輸線，同時降低符號間干擾效應。預加重級別可配置為針對低誤碼率或低功耗進行優化。預加重對轉換位使用增加的輸出電壓擺幅。
854S712AKILF針對高達 4.5Gbps（NRZ）的數據速率、數據應用中的確定性抖動和時鐘應用中的低附加抖動進行了優化。854S712AKILF的輸出符合 LVDS 標準，而差分輸入則兼容各種信號電平，如 LVDS、LVPECL 和 CML。內部輸入端接、用于交流耦合和小型封裝（VFQFN）的偏置電壓輸出支持節省空間的電路板設計。854S712AKILF采用 3.3V 電源供電，支持 -40°C 至 85°C 的工業溫度范圍。
854S712AKILF產品特性
1：2差分?jǐn)?shù)據/時鐘扇出緩沖器和線路驅動器
4.5 Gbps 數據速率 （NRZ）（最大值）
差分LVDS輸出
支持 LVDS、LVPECL 和 CML 電平的差分輸入
可配置的輸出預加重
低偏斜輸出：10ps（最大）
低數據確定性抖動：4ps（最大）
控制輸入的LVCMOS接口電平
異步輸出禁用進入高阻抗?fàn)顟B(tài)
內部輸入端接：100？（差分）
附加相位抖動，RMS：0.08ps（典型值）
全 3.3V 電源電壓
-40°C 至 85°C 環境工作溫度
采用無鉛 （RoHS 6） 封裝
應用場景
854S712AKILF適用于需要時鐘信號分配或緩沖的場景，例如：
高速數字電路設計
通信設備時鐘管理
工業控制系統的時鐘同步 ?
該器件通過JESD-30和JESD-609標準認證，符合電子行業對時鐘信號完整性的要求。
供貨信息
如需采購854S712AKILF時鐘緩沖器，歡迎聯系明佳達電子（dldtemple.cn）。
