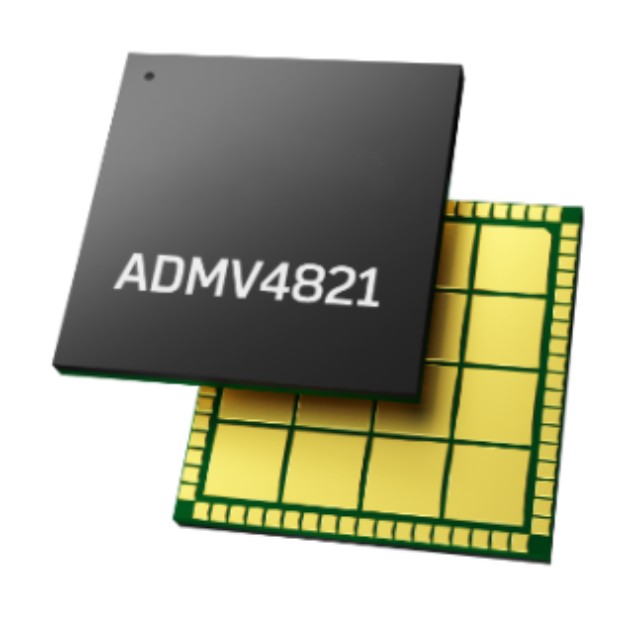

ADMV4821BCCZ是一款硅鍺（SiGe）材質的 24 GHz 毫米波（mmW）至 29.5 GHz 毫米波 5G 波束成形器。該射頻集成電路（RF IC）高度集成，包含 16 個獨立通道，具備發射和接收功能。ADMV4821BCCZ通過獨立的 RFV 和 RFH 輸入/輸出共用引腳支持 8 個水平極化和 8 個垂直極化天線。

在發射模式下，RFV 和 RFH 輸入信號通過兩個獨立的 1:8 功率分配器進行分路，并通過八個獨立的對應發射通道傳輸。在此模式下，每個通道包含一個矢量調制器（VM）用于控制相位，以及兩個數字可變增益放大器（DVGAs）用于控制幅度。

在接收模式下，輸入信號通過兩組八個接收通道（垂直或水平）傳輸，并通過一個獨立的 8:1 組合器連接到 RFV 引腳和一個獨立的 8:1 組合器連接到 RFH 引腳進行組合。在此模式下，每個通道包含一個 VM 用于控制相位和一個 DVGA 用于控制幅度。

VM在發射或接收模式下均提供完整的360°相位調整范圍。VM提供6位分辨率，對應5.625°的相位步進。

在發射模式下，DVGA的總動態范圍調整范圍為32.4 dB。DVGAs提供5位或6位分辨率，分別對應1.0 dB或0.5 dB的幅度步進。

在接收模式下，DVGA允許17.1 dB的動態范圍調整。DVGA還提供6位分辨率，導致0.5 dB的幅度步進。DVGAs在整個增益范圍內提供平坦的相位響應。

發射機通道包含獨立的功率檢測器，用于檢測和校準每個通道的增益以及通道間的增益不匹配。直接將 ADMV4821BCCZ的射頻端口連接到補丁天線，以創建雙極化毫米波 5G 子陣列。

用戶可以通過 3 線或 4 線串行端口接口（SPI）編程 ADMV4821。集成在芯片上的低壓差（LDO）調節器為 SPI 電路生成 1.8 V 電源，以減少所需的電源域數量。提供多種 SPI 模式以實現快速啟動和正常運行時的控制。

用戶可單獨設置每個通道的幅度和相位，或通過片上內存同時編程多個通道以實現波束成形。片上內存可存儲多達 256 個波束位置，這些位置可任意組合分配給發射機或接收機模式。此外，四個地址引腳允許通過 SPI 控制同一串行總線上的多達 16 個設備。專用的水平和垂直極化負載引腳可同步同一陣列中的所有設備。水平和垂直極化發射和接收模式控制引腳（TRXV 和 TRXH）可實現發射和接收模式之間的快速切換。

ADMV4821BCCZ采用緊湊型、熱增強型 10 mm × 10 mm、符合 RoHS 標準的陸地網格陣列（LGA）封裝。ADMV4821BCCZ的工作溫度范圍為?40°C至+95°C。該LGA封裝允許用戶從封裝頂部對ADMV4821BCCZ進行散熱，以實現最有效的熱散熱，并允許在印刷電路板（PCB）的另一側靈活放置天線。

ADMV4821BCCZ 應用領域

5G應用

寬帶通信

測試與測量

航空航天與國防

ADMV4821BCCZ 核心特性

RF 頻率范圍：24 GHz 至 29.5 GHz，將 n257、n258 和 n261 頻段集成在一個空間內

16 個可選的 TX 通道

16 個可選的 RX 通道

水平和垂直極化

匹配的 50? 單端 RF 輸入和輸出

通過高分辨率矢量調制器實現相位控制

通過高分辨率 DGA 實現幅度控制

溫度補償

通過存儲器存儲 TX 和 RX 波束位置

工作溫度高達 95°C

符合 3GPP 規范
