DAC7563SQDGSRQ1是一款具有 2.5V、4ppm/°C 內部基準的汽車類雙通道 12位、低功耗、緩沖電壓輸出 DAC，具有以下主要特性：
適用于汽車電子應用
具有符合 AEC-Q100 的下列結果：
器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 2
器件組件充電模式 (CDM) ESD 分類等級 C4B
相對精度：0.3 最低有效位 (LSB) 最大積分非線性 (INL)
毛刺脈沖：0.1 nV-s
雙向基準：輸入或 2.5V 輸出
缺省情況下，輸出被禁用
±5mV 初始精度（最大值）
4ppm/°C 溫度漂移（典型值）
10ppm/°C 溫度漂移（最大值）
20mA 拉灌電流能力
加電復位至零量程或量程中點
低功率：4mW（典型值，5V AVDD，其中包括內部基準電流）
寬電源范圍：2.7V 至 5.5V
帶有施密特觸發輸入的 50MHz 串行外設接口 (SPI)
LDAC 和 CLR 功能
支持軌到軌運行的輸出緩沖器

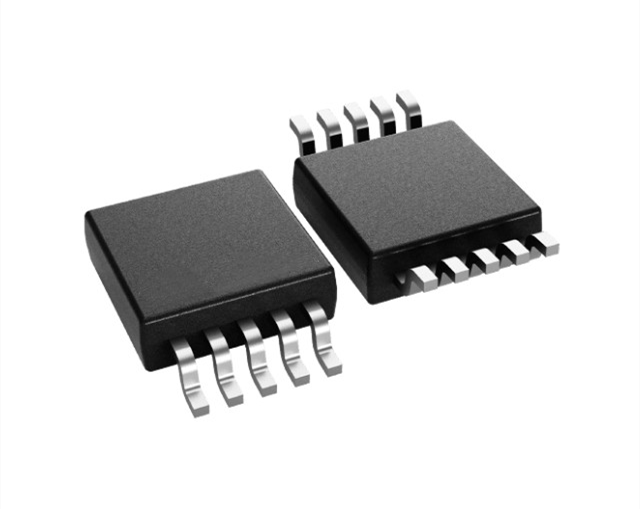

封裝：超薄小外形尺寸封裝 (VSSOP)-10
概述

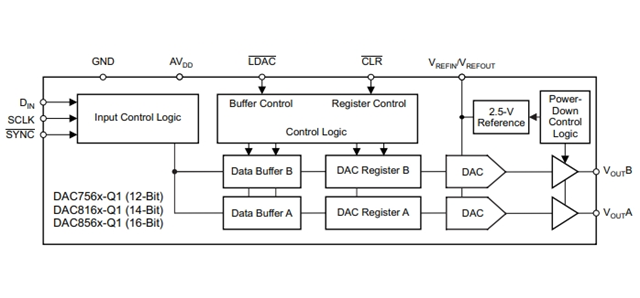

DAC7563SQDGSRQ1器件是一款12 位低功耗、電壓輸出、雙通道數模轉換器 (DAC)。該器件包括一個 2.5V，4ppm/°C 內部基準，從而提供了一個 2.5V 或 5V 的滿量程輸出電壓范圍。此內部基準有一個 ±5mV 的初始精度，并且能夠在 VREFIN/VREFOUT引腳上提供或吸收高達 20mA 的電流。
DAC7563SQDGSRQ1是單片器件，從而提供了出色的線性并大大降低了有害的代碼至代碼轉換時的瞬態電壓（毛刺脈沖）。DAC7563SQDGSRQ1使用一個運行時鐘速率高達 50MHz 的多用途 3 線制串口。此接口與標準 SPI， QSPI，Microwire，以及數字信號處理器 (DSP) 接口兼容。DAC7563SQDGSRQ1器件在量程中點上電。該器件包含一個斷電特性，此特性可將 5V 電壓時的流耗減少至 550nA（典型值）。此低功耗、內部基準和小封裝尺寸使得DAC7563SQDGSRQ1非常適合于便攜式、電池供電運行類設備。
基本信息
產品：DAC7563SQDGSRQ1
位數：12
數模轉換器數：2
建立時間：10μs（典型值）
輸出類型：Voltage - Buffered
差分輸出：無
數據接口：SPI，DSP
參考類型：外部，內部
電壓 - 供電，模擬：2.7V ~ 5.5V
電壓 - 供電，數字：2.7V ~ 5.5V
INL/DNL (LSB)：±0.3，±0.05
架構：電阻串 DAC
等級：汽車級
資質：AEC-Q100
工作溫度：-40°C ~ 125°C
安裝類型：表面貼裝型
封裝/外殼：10-VSSOP
應用場景
DAC7563SQDGSRQ1適用于各種需要高精度、低功耗數模轉換的應用場景，包括但不限于：
便攜式儀表
可編程邏輯控制器 (PLC) 模擬輸出模塊
閉環伺服器控制
壓控振蕩器調諧
數據采集系統
可編程增益和偏移調整
